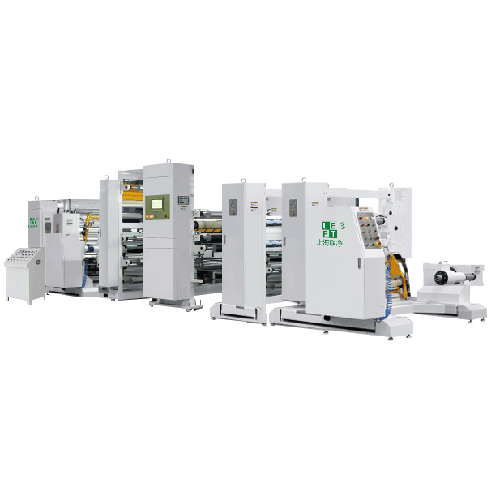

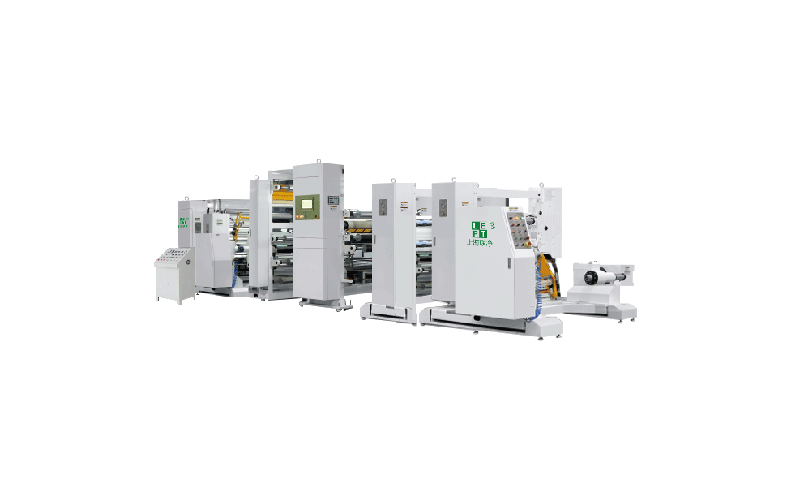

覆銅板復合設備

上海聯凈開發的覆銅板復合設備專為5G高頻高速材料LCP薄膜與銅箔復合設計,具有完全自主知識產權。生產工藝高效、環保,無需涂布,LCP薄膜與銅箔直接熱壓復合。本生產線采用先進的高溫高壓熱復合技術,高溫、高精度的熱壓輥組件,可實現加熱維度400±1℃,輥體機械精度±0.001mm,即可保證最終產品中LCP介電常數和介電損耗因子的穩定性,也可讓復合后的LCP-FCCL保證板型平整、尺寸穩定、不產生翹曲。

上海聯凈開發的覆銅板復合設備專為5G高頻高速材料LCP薄膜與銅箔復合設計,具有完全自主知識產權。

生產工藝高效、環保,無需涂布,LCP薄膜與銅箔直接熱壓復合。本生產線采用先進的高溫高壓熱復合技術,高溫、高精度的熱壓輥組件,可實現加熱維度400±1℃,輥體機械精度±0.001mm,即可保證最終產品中LCP介電常數和介電損耗因子的穩定性,也可讓復合后的LCP-FCCL保證板型平整、尺寸穩定、不產生翹曲。

生產線主要指標

產品類型單面LCP-FCCL,雙面LCP-FCCL
生產線速度2~10m/min
原料LCP薄膜、銅箔、PI保護膜
工作寬幅530mm
輥芯直徑3英寸
LCP薄膜厚度20~150μm
銅箔厚度8~35μm
保護膜厚度20~80μm
熱復合溫度240~350℃
熱復合壓力20~200kN

*公司可以提供適合MPI-FCCL,PI-FCCL的專用生產線


原材料廠商

LCP薄膜:上海聯凈

銅箔:建滔銅箔、南亞銅箔、安徽銅冠、長春化工、金寶股份、三井金屬、福田金屬、日礦金屬
