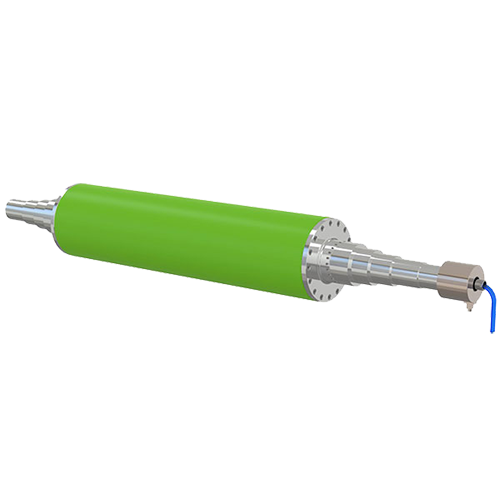

電磁感應加熱輥

常用的熱輥加熱方式有電加熱、導熱油加熱、水加熱和蒸汽加熱,其中導熱油加熱輥占主導地位。但是,導熱油加熱輥占地面積大、能耗高、難以提供高于250℃以上的溫度,且容易漏油、長期使用易結焦而影響溫度均勻性,其使用受到諸多限制。 電磁感應加熱輥是最新的一種熱輥加熱方式,不但溫度高、均勻,而且清潔、節能,可用于各種高端材料的加工。 聯凈電磁感應加熱輥有十多年的歷史,規格齊全,精度高,擁有完整知識產權,是高端材料加工的Z佳選擇。除了標準規格之外,還可按照客戶工藝要求訂制各種規格的加熱輥。

常用的熱輥加熱方式有電加熱、導熱油加熱、水加熱和蒸汽加熱,其中導熱油加熱輥占主導地位。但是,導熱油加熱輥占地面積大、能耗高、難以提供高于250℃以上的溫度,且容易漏油、長期使用易結焦而影響溫度均勻性,其使用受到諸多限制。

電磁感應加熱輥是最新的一種熱輥加熱方式,不但溫度高、均勻,而且清潔、節能,可用于各種高端材料的加工。

聯凈電磁感應加熱輥有十多年的歷史,規格齊全,精度高,擁有完整知識產權,是高端材料加工的Z佳選擇。除了標準規格之外,還可按照客戶工藝要求訂制各種規格的加熱輥。

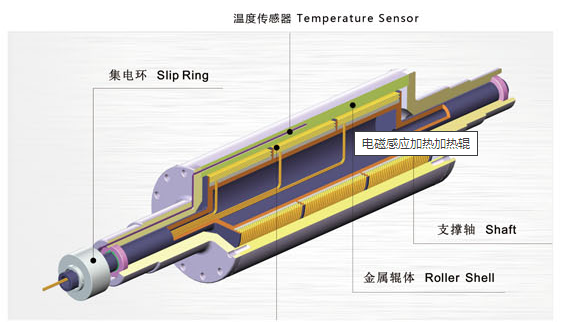

聯凈電磁加熱輥結構示意圖

獨特的能量密度發布技術,讓輥筒實現高效加熱的同時,表面溫度均勻性可保持在±0.5℃以內。

聯凈電磁加熱輥結構示意圖

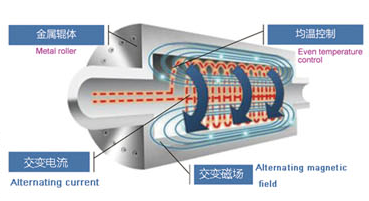

聯凈電磁加熱輥工作原理

輥體內均勻布置的加熱線圈外接電源控制模塊。

通電后將50HZ/60HZ的交流電變換成直流電壓,再經過電源控制模塊將直流電壓轉換頻率為20-40KHZ的高頻電壓輸出,快速運動的高壓電流在輥體內部線圈中產生高速變化的磁場。

磁生熱,線圈中產生的磁場與金屬輥體接觸后加熱輥輥體內部聚集切割交變磁力線而產生交變的電流(即渦流),渦流使加熱輥輥體的鐵原子高速無規則運動,原子互相碰撞、摩擦而產生熱能。

簡單說,電磁感應加熱的原理就是利用電、磁、熱能間的轉換達到使被加熱物體自身發熱的效果。

聯凈電磁加熱輥工作原理

聯凈電磁加熱輥特點

溫度分布范圍大

輥筒在電磁場的作用下自身感應發熱,可以實現50~420℃范圍內調節電磁加熱輥的溫度。

溫控精度高,輥面溫度均勻

采用特殊的能量密度分布技術,可實線輥面溫度精度最高達±0.5℃。

還可以按照用戶工藝需求,進行特殊的溫度分布設計。

結構緊湊,節省空間

聯凈電磁感應加熱輥只需要用電,無須其他動力設施,安裝和使用空間小。

使用清潔,維護方便

沒有使用導熱油、蒸汽及其它可燃物的泄露,工作現場清潔。模塊化設計結合多元化人機交互畫面,一鍵操控,操作維護方便。

支持Modbus/TCP、Modbus RTU/ASCII、RS-485、EtherNet-IP等通信協議,實現更多的工業互聯可能。

能耗更低

通過感應方式加熱,熱效率高,和傳統導熱油加熱輥、蒸汽加熱輥相比,能耗降低50%左右,部分行業節能率超過70%。

聯凈電磁加熱輥結構示意圖

獨特的能量密度發布技術,讓輥筒實現高效加熱的同時,表面溫度均勻性可保持在±0.5℃以內。

聯凈電磁加熱輥結構示意圖

聯凈電磁加熱輥工作原理

輥體內均勻布置的加熱線圈外接電源控制模塊。

通電后將50HZ/60HZ的交流電變換成直流電壓,再經過電源控制模塊將直流電壓轉換頻率為20-40KHZ的高頻電壓輸出,快速運動的高壓電流在輥體內部線圈中產生高速變化的磁場。

磁生熱,線圈中產生的磁場與金屬輥體接觸后加熱輥輥體內部聚集切割交變磁力線而產生交變的電流(即渦流),渦流使加熱輥輥體的鐵原子高速無規則運動,原子互相碰撞、摩擦而產生熱能。

簡單說,電磁感應加熱的原理就是利用電、磁、熱能間的轉換達到使被加熱物體自身發熱的效果。

聯凈電磁加熱輥工作原理

溫度分布范圍大

輥筒在電磁場的作用下自身感應發熱,可以實現50~420℃范圍內調節電磁加熱輥的溫度。

溫控精度高,輥面溫度均勻

采用特殊的能量密度分布技術,可實線輥面溫度精度最高達±0.5℃。

還可以按照用戶工藝需求,進行特殊的溫度分布設計。

結構緊湊,節省空間

聯凈電磁感應加熱輥只需要用電,無須其他動力設施,安裝和使用空間小。

使用清潔,維護方便

沒有使用導熱油、蒸汽及其它可燃物的泄露,工作現場清潔。模塊化設計結合多元化人機交互畫面,一鍵操控,操作維護方便。

支持Modbus/TCP、Modbus RTU/ASCII、RS-485、EtherNet-IP等通信協議,實現更多的工業互聯可能。

能耗更低

通過感應方式加熱,熱效率高,和傳統導熱油加熱輥、蒸汽加熱輥相比,能耗降低50%左右,部分行業節能率超過70%。
